DMF-Z-1型

本系列电磁脉冲阀的输入口与输出口夹角为90°,称为直角阀。其输入、输出接口为内螺纹,分别与分气箱(气包)上的短管和喷吹管螺纹连接。是国内外脉冲清灰方法中首先使用的一种脉冲阀。


本系列电磁脉冲阀或脉冲阀规格有:20(3/4")、25(1")、40(1.5")、50(2")、62(2.5")、76(3")、90(3.5")、102(4") 八种规格。其中:20(3/4")、25(1")为单膜片阀,40(1.5")~102(4")为双膜片阀。

分享:

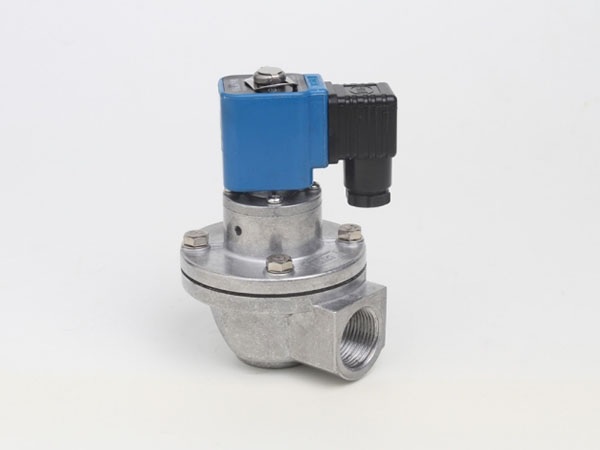

DMF-Z-1型 20(3/4")外形图照片

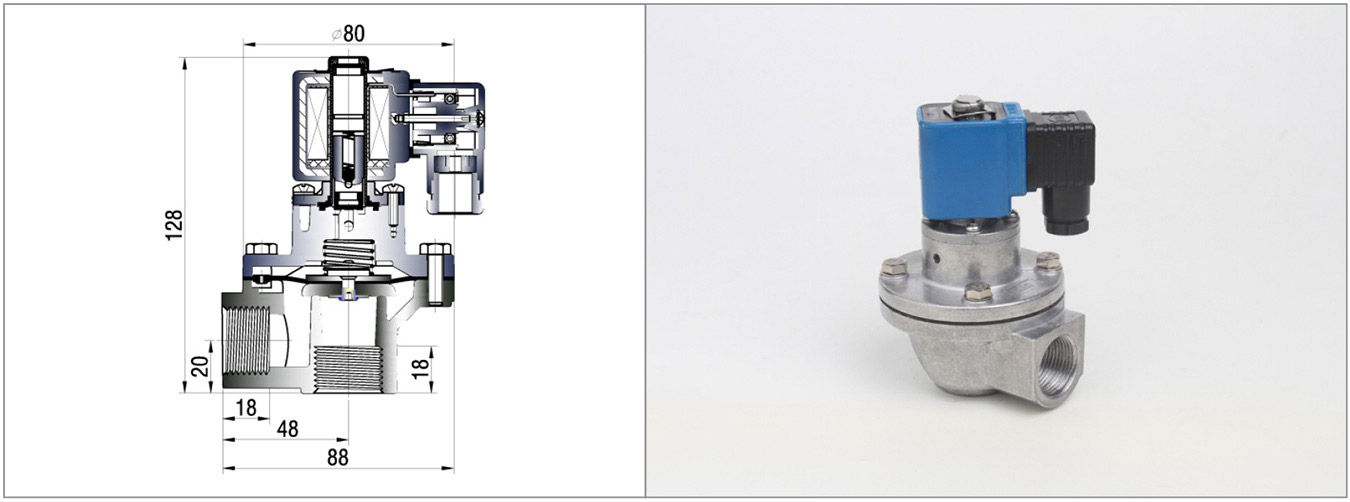

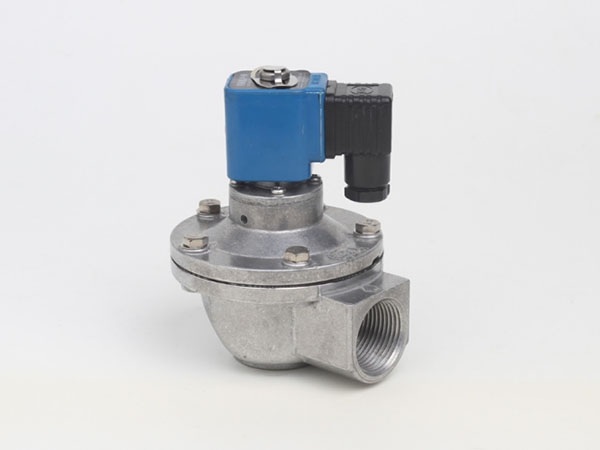

DMF-Z-1型 25(1")外形图照片

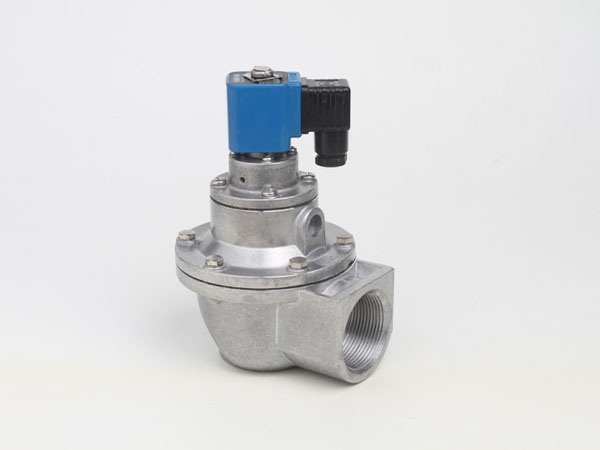

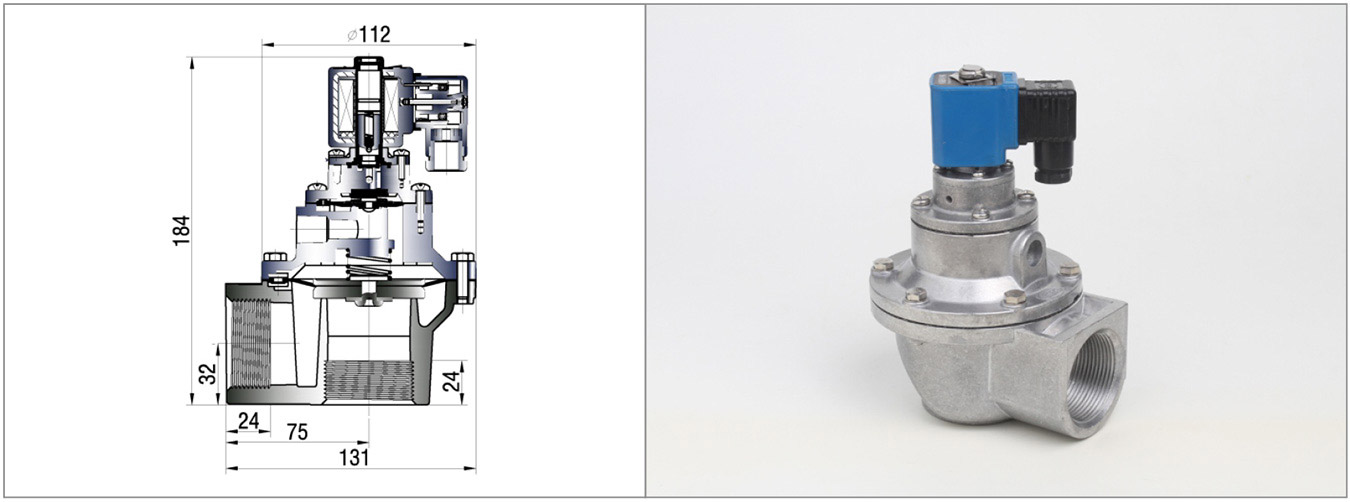

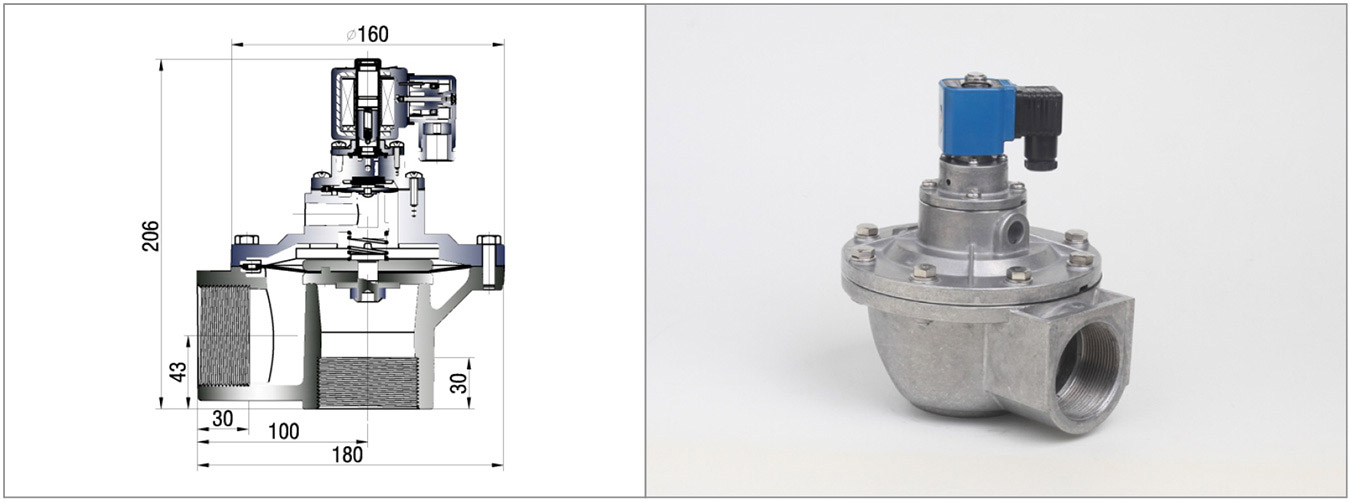

DMF-Z-1型 40(1.5")外形图照片

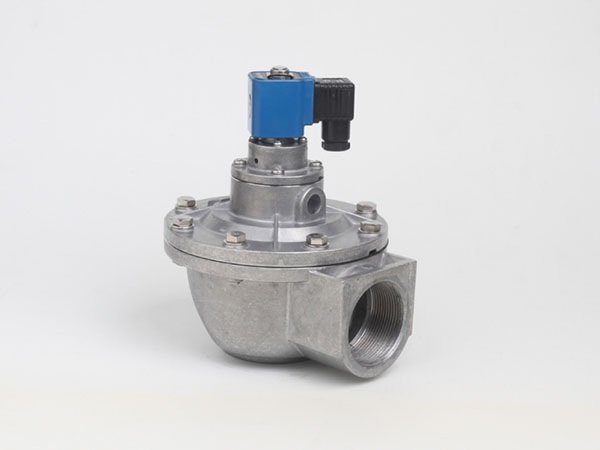

DMF-Z-1型 50(2")外形图照片

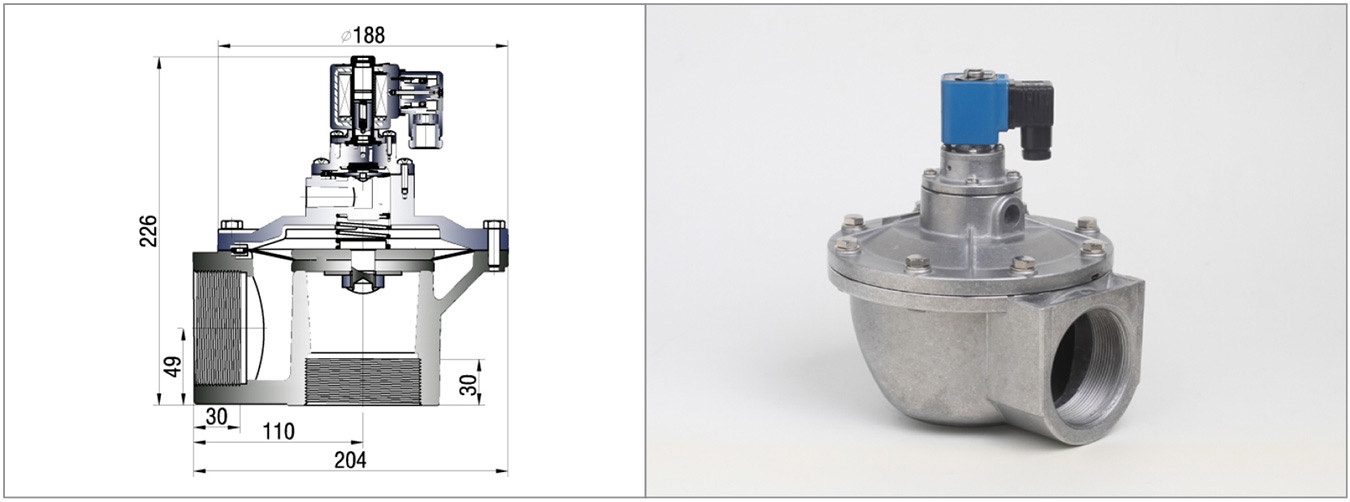

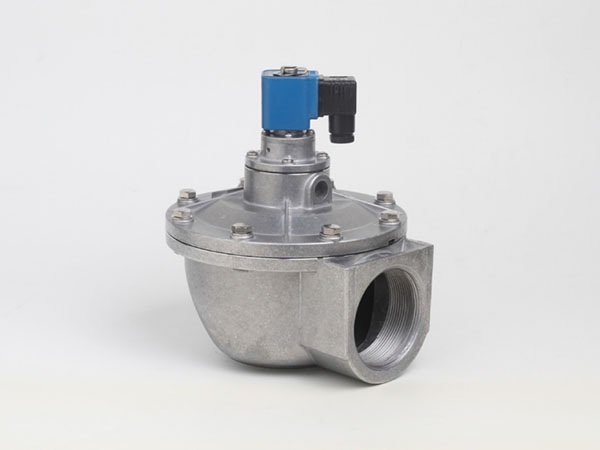

DMF-Z-1型 62(2.5")外形图照片

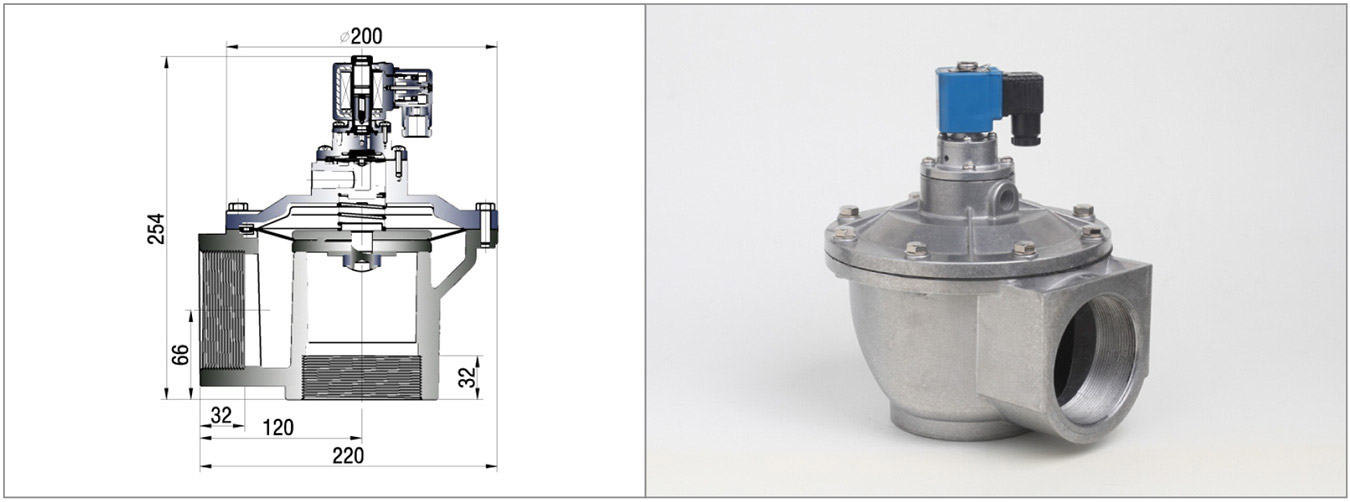

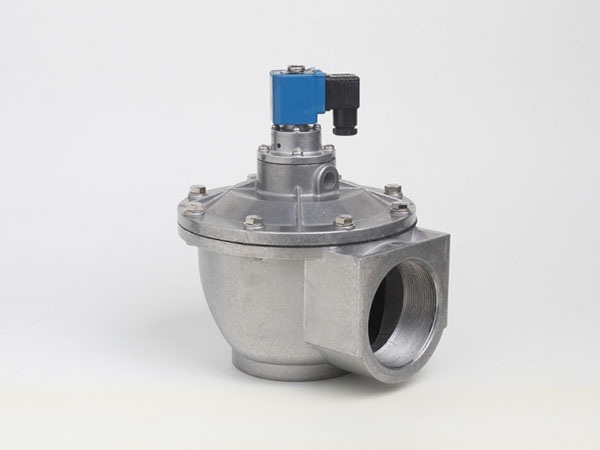

DMF-Z-1型 76(3")外形图照片

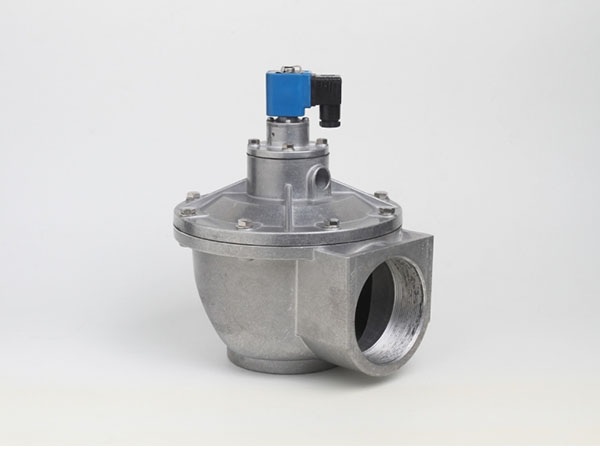

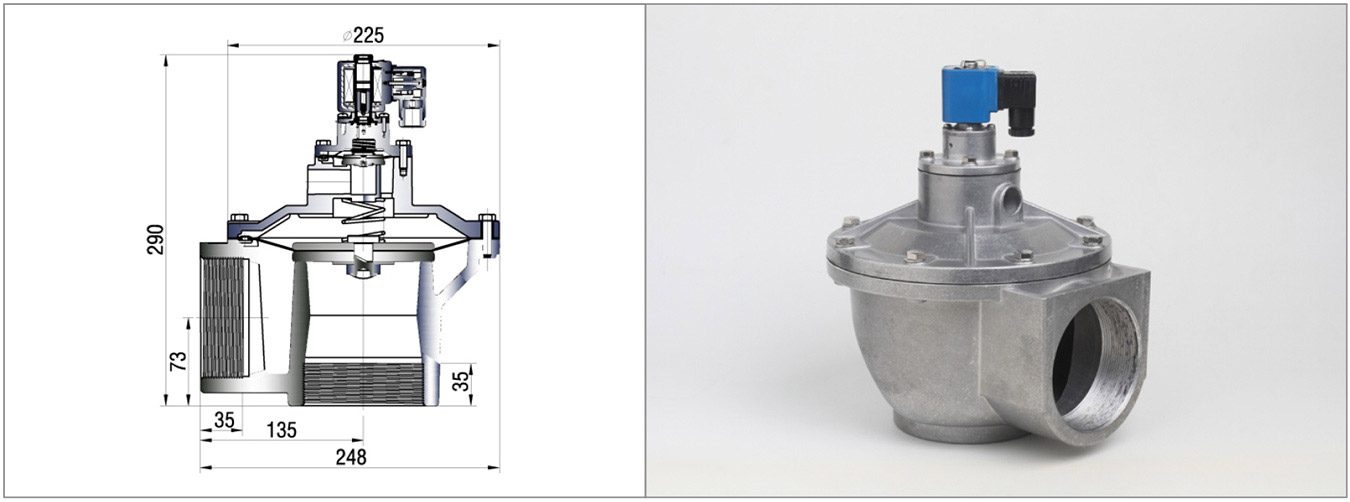

DMF-Z-1型 90(3.5")外形图照片

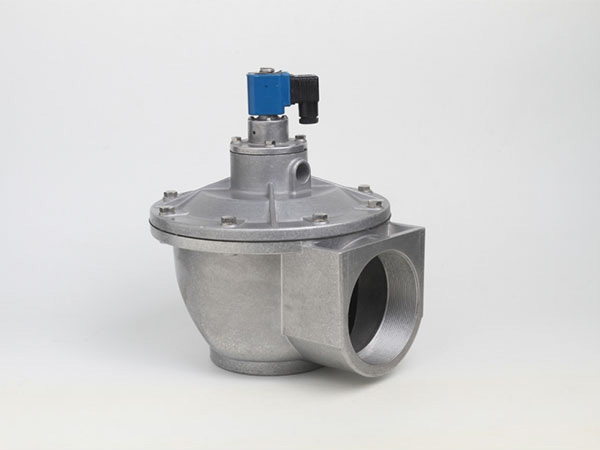

DMF-Z-1型 102(4")外形图照片
