DMF-Y-2型

本系列脉冲阀直接安装在分气箱(气包)上,称为淹没式阀、嵌入式阀或低压阀。将阀体设计成正方形,其固定螺栓将四角或通过阀盖与分气箱上法兰固定,连接管与阀输出口为插入式滑动连接并延伸至分气箱外与除尘器喷吹管相连接。缩小了相邻两个阀体之间安装尺寸。满足大中型袋式除尘器配置大口径脉冲阀,又不增加除尘器占地面积的要求。

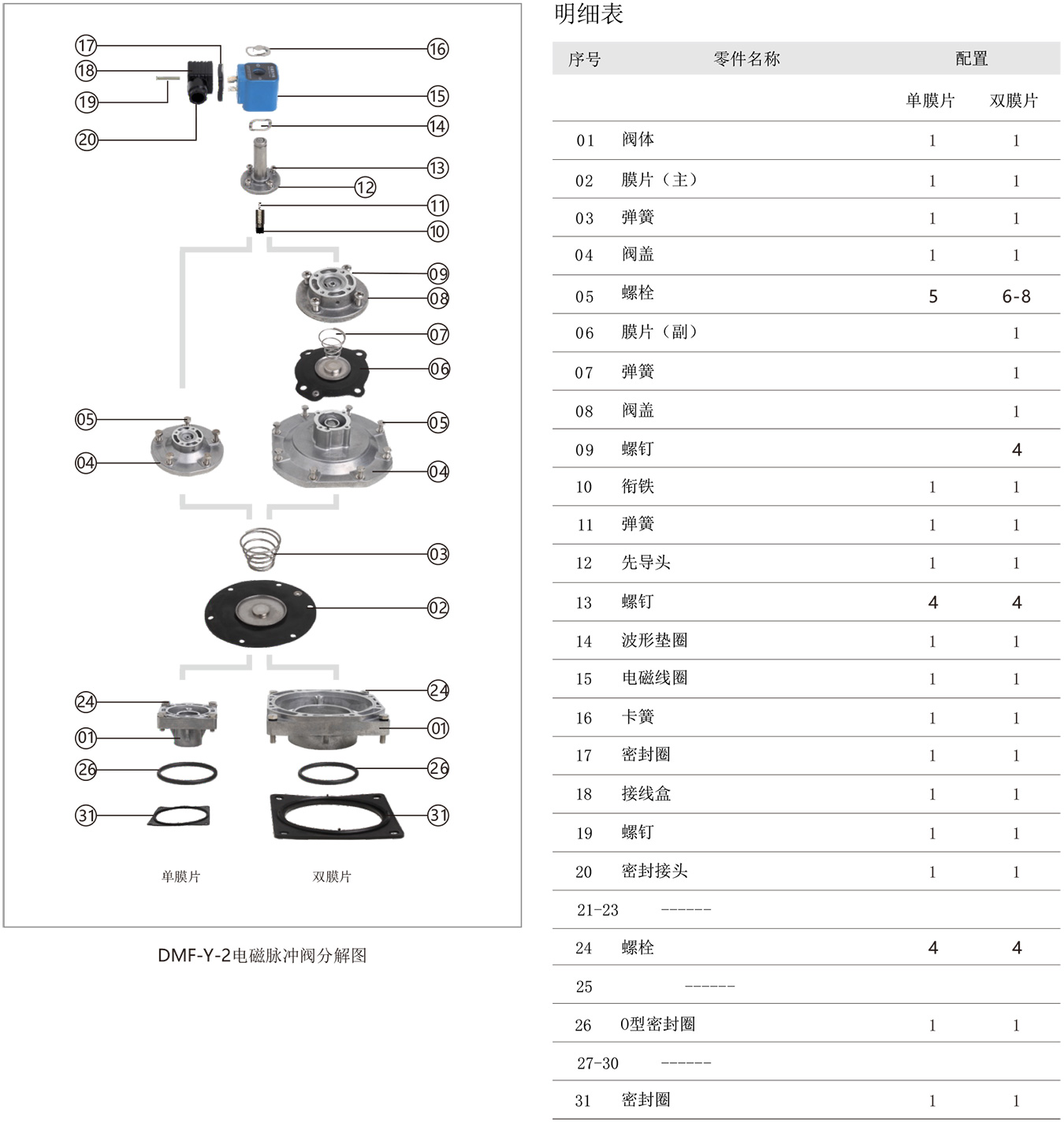

本系列电磁脉冲阀有:25(1")、40(1.5")、50(2")、62(2.5")、76(3")、90(3.5")、102(4")七种规格。其中25(1")为单膜片阀,40(1.5")~102(4")为双膜片阀。连接管与脉冲阀输出口为插入式滑动连接。


分享:

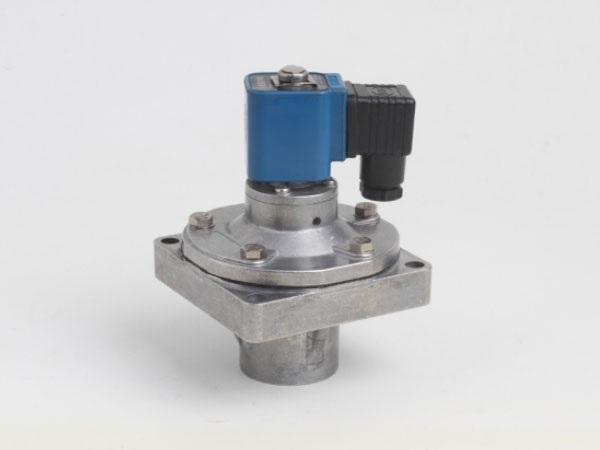

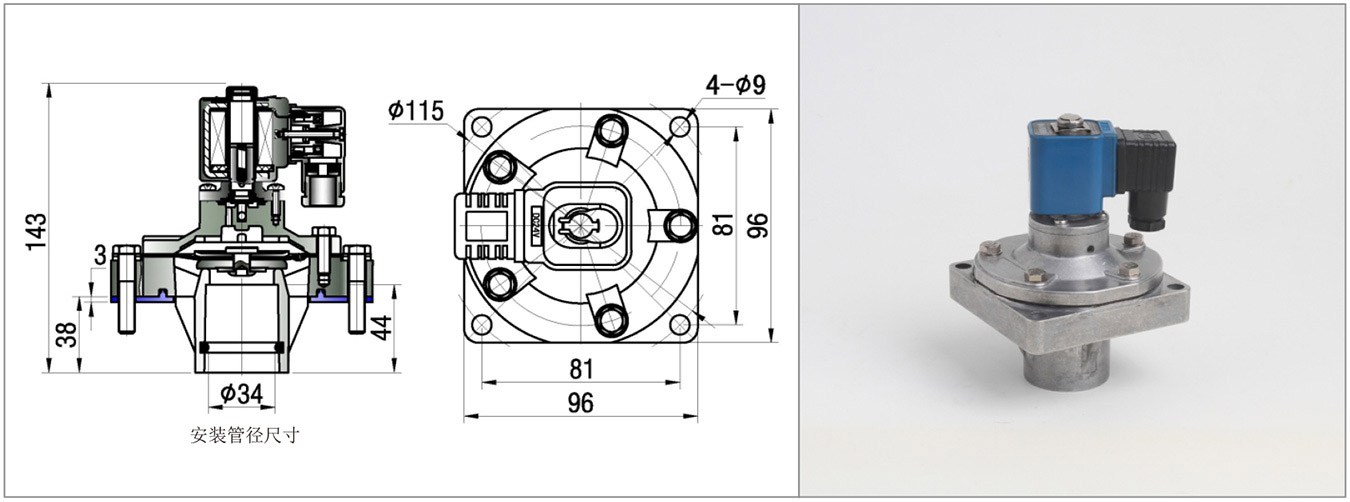

DMF-Y-2型 25(1")外形图照片

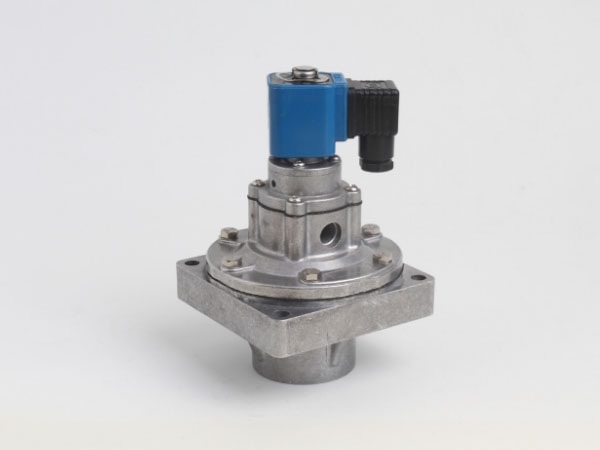

DMF-Y-2型 40(1.5")外形图照片


DMF-Y-2型 50(2")外形图照片


DMF-Y-2型 62(2.5")外形图照片


DMF-Y-2型 76(3")外形图照片


DMF-Y-2型 90(3.5")外形图照片

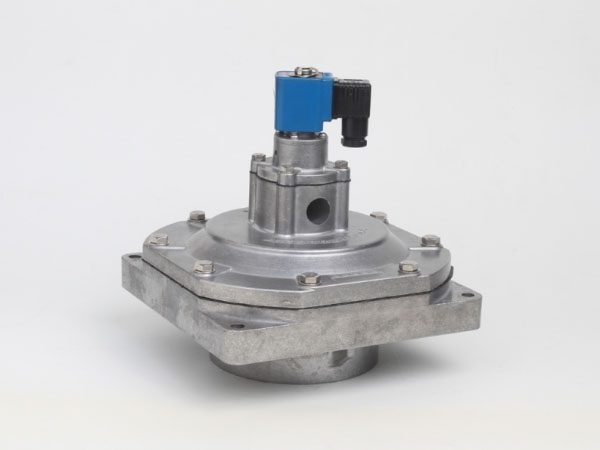

DMF-Y-2型 102(4")外形图照片
