本系列电磁脉冲阀的输入口与输出口夹角为90°，称为直角阀。其输入、输出接口为内螺纹，分别与分气箱（气包）上的短管和喷吹管螺纹连接。是国内外脉冲清灰方法中首先使用的一种脉冲阀。
本系列电磁脉冲阀或脉冲阀规格有：20(3/4")、25(1")、40(1.5")、50(2")、62(2.5")、76(3")、90(3.5")、102(4") 八种规格。其中：20(3/4")、25(1")为单膜片阀，40(1.5")～102(4")为双膜片阀。
_1602746541946.jpg)
MF-Z-1型 20(3/4")外形图
_1602746541962.jpg)

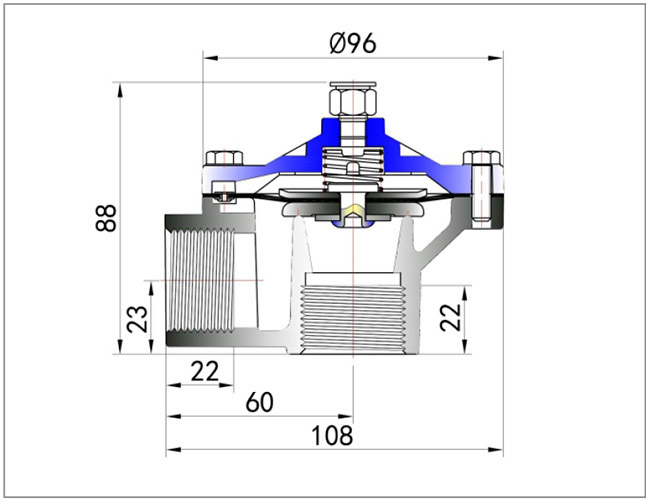

MF-Z-1型 25(1")外形图
_1602746541993.jpg)
MF-Z-1型 40(1.5")外形图
_1602746542024.jpg)
MF-Z-1型 50(2")外形图
_1602746542040.jpg)

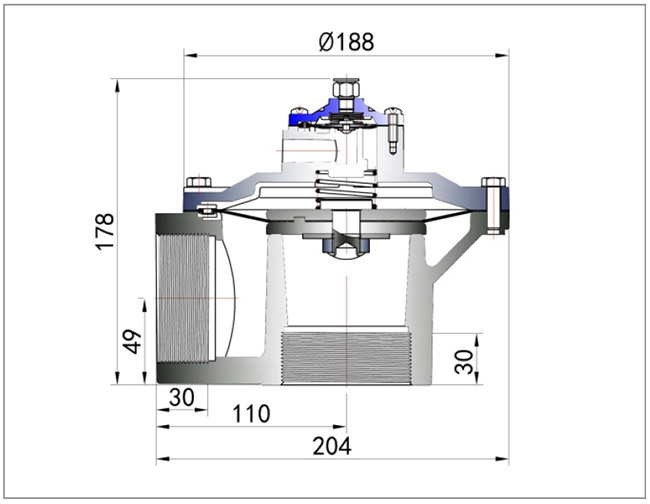

MF-Z-1型 62(2.5")外形图
_1602746542040.jpg)

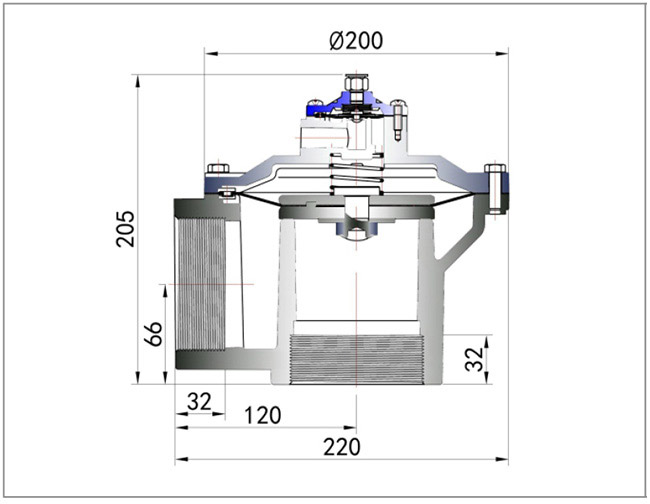

DMF-Z-1型 76(3")外形图
_1602746542071.jpg)

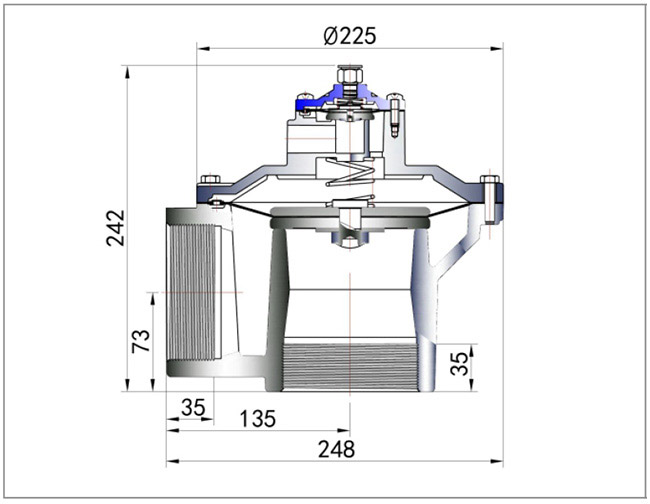

MF-Z-1型 90(3.5")外形图
_1602746542087.jpg)

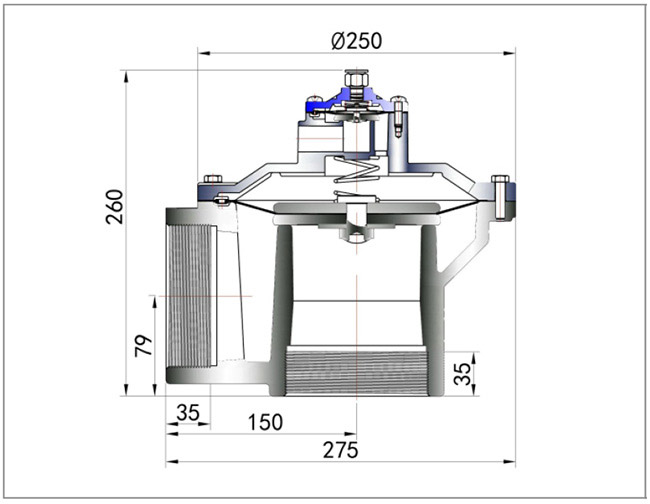

MF-Z-1型 102(4")外形图
_1602748119243.jpg)
MF-Z-2型 20(3/4")外形图
_1602748119258.jpg)
MF-Z-2型 25(1")外形图
_1602748119258.jpg)
MF-Z-2型 40(1.5")外形图
_1602748119305.jpg)

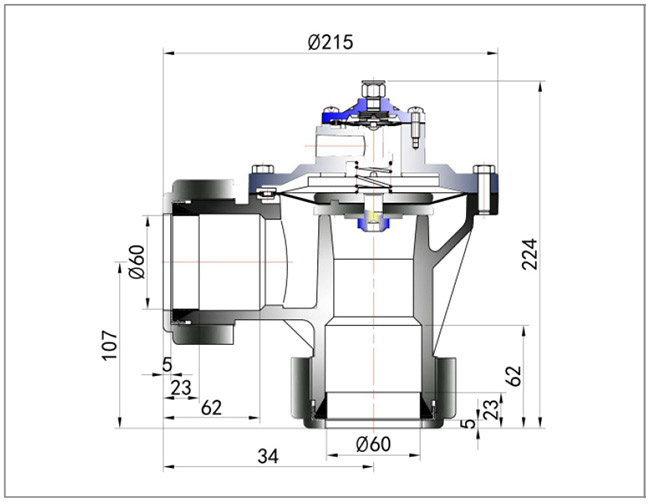

MF-Z-2型 50(2")外形图
_1602750309102.jpg)
MF-Z-3型 20(3/4")外形图
_1602750309118.jpg)
MF-Z-3型 25(1")外形图
_1602750309133.jpg)
MF-Z-3型 40(1.5")外形图
_1602734028946.jpg)

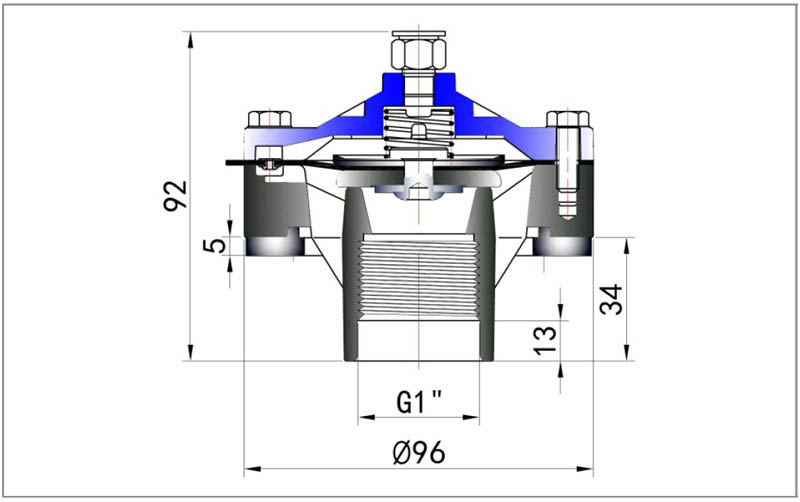

MF-Y-1型 25(1")外形图
_1602734028993.jpg)

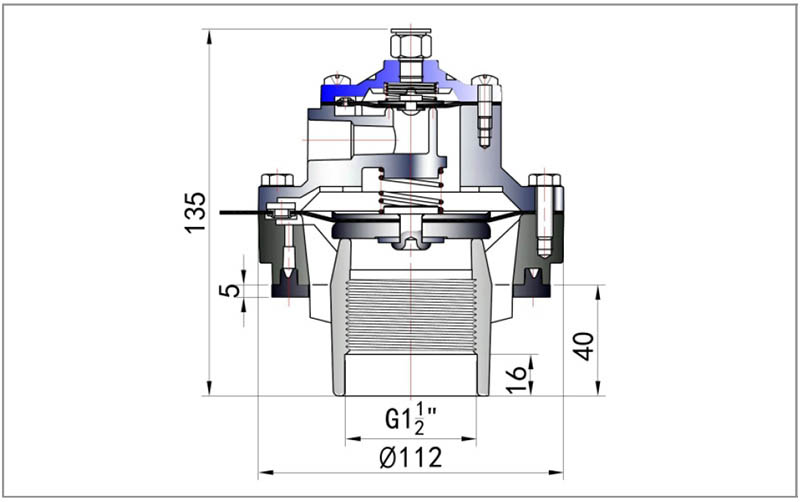

MF-Y-1型 40(1.5")外形图
_1602734028993.jpg)
MF-Y-1型 50(2")外形图
_1602734029029.jpg)

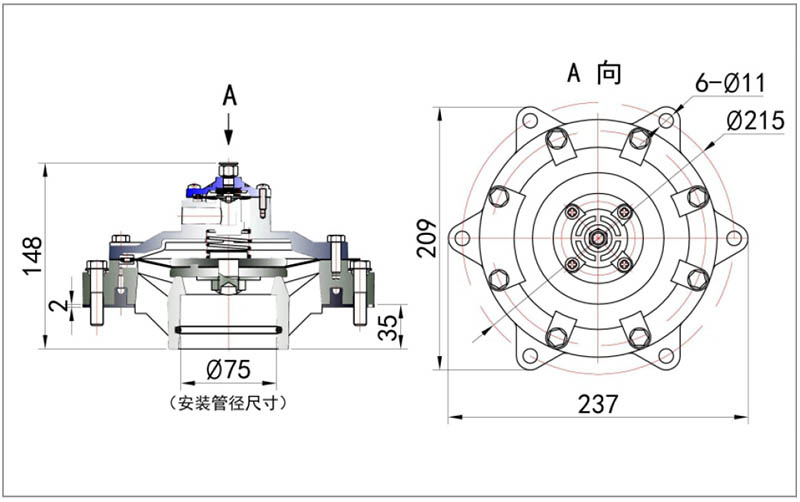

MF-Y-1型 62(2.5")外形图
_1602734029055.jpg)
MF-Y-1型 76(3")外形图
_1602734029073.jpg)
MF-Y-1型 90(3.5")外形图
_1602734029073.jpg)
MF-Y-1型 90(3.5")A外形图
_1602734029165.jpg)
MF-Y-1型 102(4")外形图
_1602734029165.jpg)

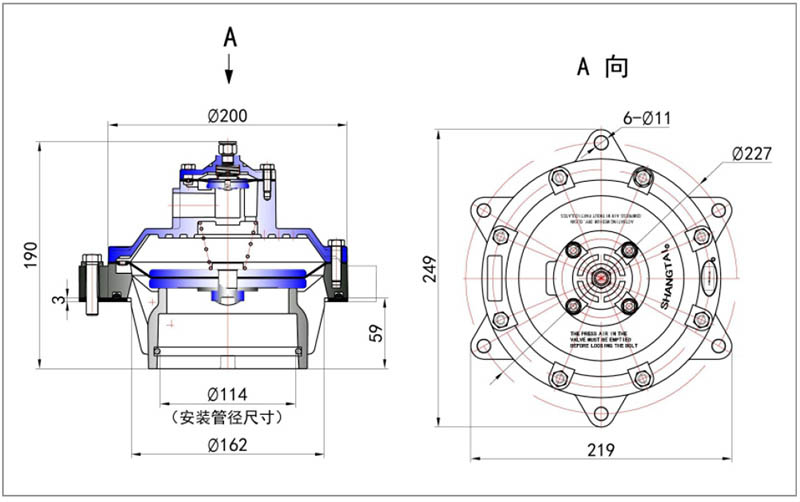

MF-Y-1型 102(4")A外形图
_1602734029165.jpg)

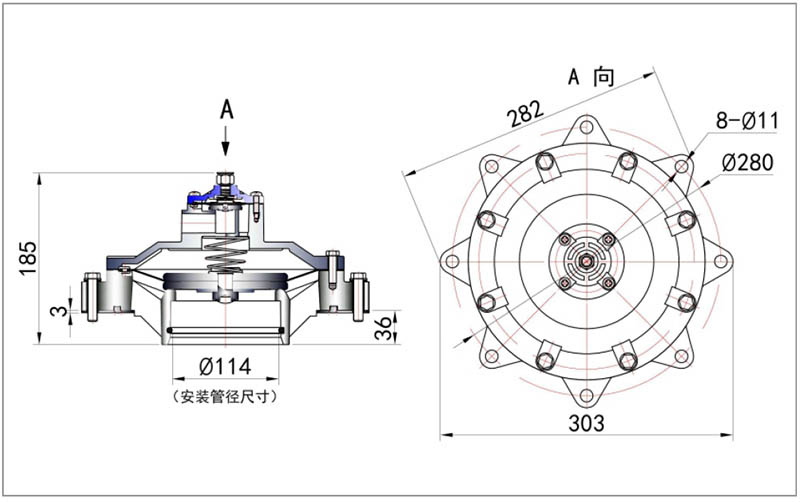

MF-Y-1型 102(4")B外形图
_1602743790290.jpg)
MF-Y-Q1型 76(3")-1外形图
_1602743790274.jpg)

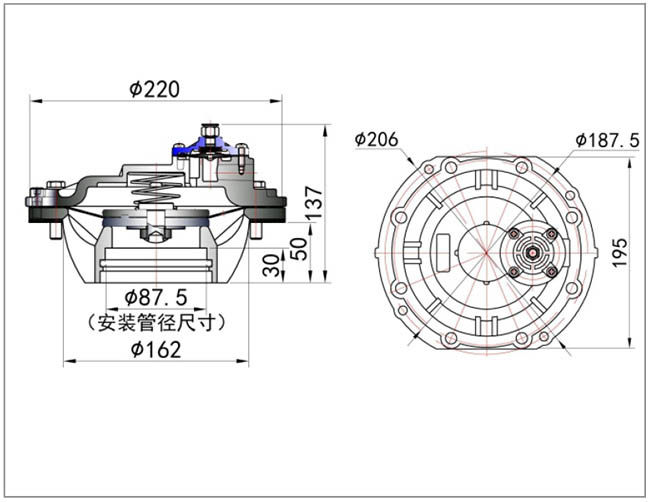

MF-Y-Q1型 76(3")-2外形图
_1602743790290.jpg)

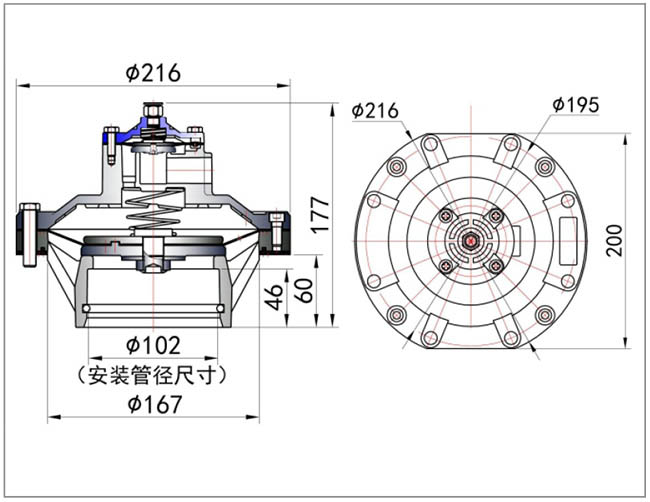

MF-Y-Q1型 90(3.5")外形图
_1602743790321.jpg)

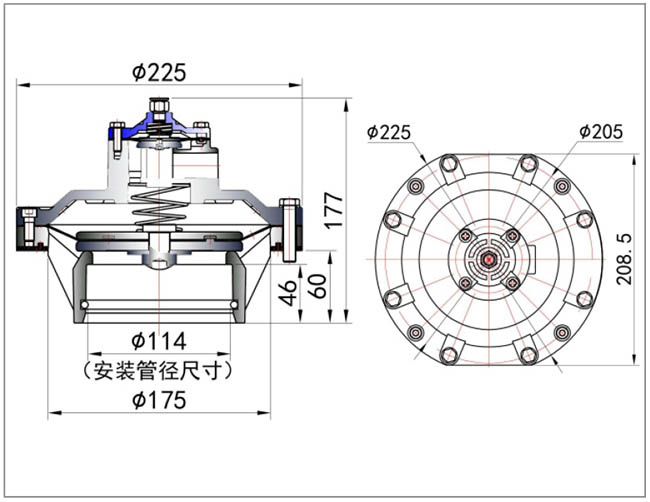

MF-Y-Q1型 102(4")外形图
_1602752211393.jpg)

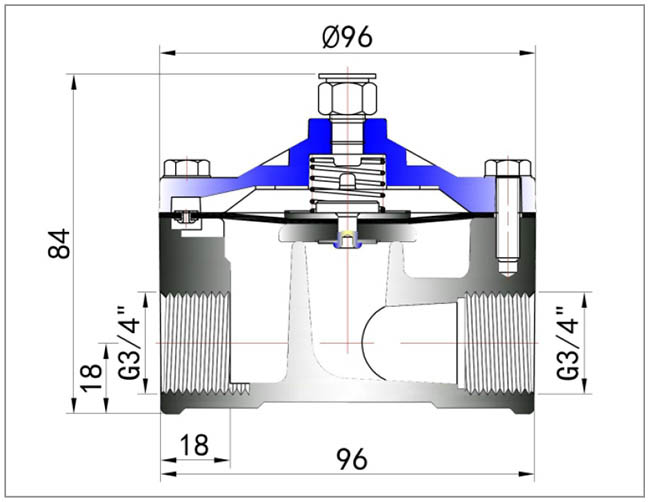

MF-T-1型 20(3/4")外形图
_1602752211393.jpg)
MF-T-1型 25(1")外形图
_1602752211393.jpg)

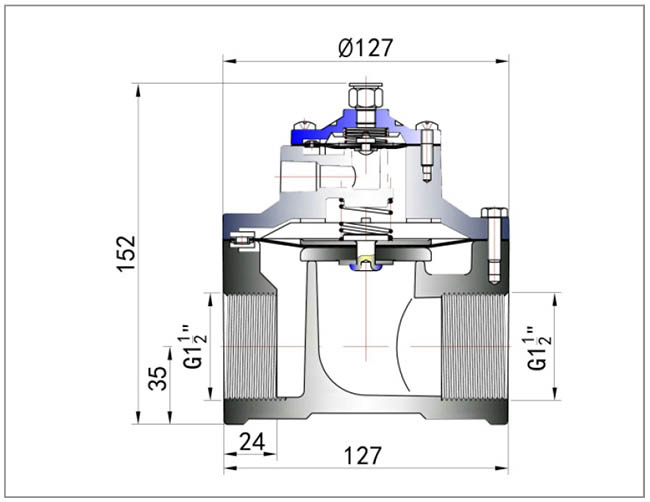

MF-T-1型 40(1.5")外形图
_1602752211446.jpg)
MF-T-1型 50(2")外形图
_1602752211446.jpg)
MF-T-1型 62(2.5")外形图
