3.关于喷吹孔到花板距离的探讨

发布时间:2020-10-20 浏览量:5245

余勇志,石瑛

(河南中材环保有限公司,河南 平顶山 467001)


摘   要:文章通过工程实例并结合一些知名专家的看法对如何确定喷吹孔到花板的距离作一个简单的探讨。

关键词:喷吹孔,花板,距离


1. 前言

除尘设计工作者在设计袋除尘器的净气箱时常常需要确定喷吹管的高度或喷吹孔下沿到花板上沿的距离。一般来说,这个距离为200~400mm为宜。而不同的厂家设计的此参数值又相差比较大,故笔者想通过工程实例并结合一些知名专家的看法来对这个问题作一个简单的探讨。


2. 喷吹孔下沿到花板上沿的距离h对滤袋清灰的影响

喷吹管上每个喷孔都下接有一个导流管,为的是使喷射出的气流能集中垂直向下。导流管喷出口与滤袋口距离,对喷吹清灰效果至关重要。因为h太小,被喷吹气流诱导进入滤袋内的二次气流会很少,影响清灰效果;h太大,喷射气流可能有一部分不能进入滤袋。所以要根据射流原理和试验确定。

射流从导流管喷出后,射流不断将周围空气吸入射流之中,射流的断面不断扩大,此时的射流流量也逐渐增加,而射流速度逐渐降低直到消失。射流速度开始从射流周边降低,逐步发展到射流中心。当射流出口为圆形时,射流可向上下左右扩散,这种射流称为圆形射流。


3. 工程实例

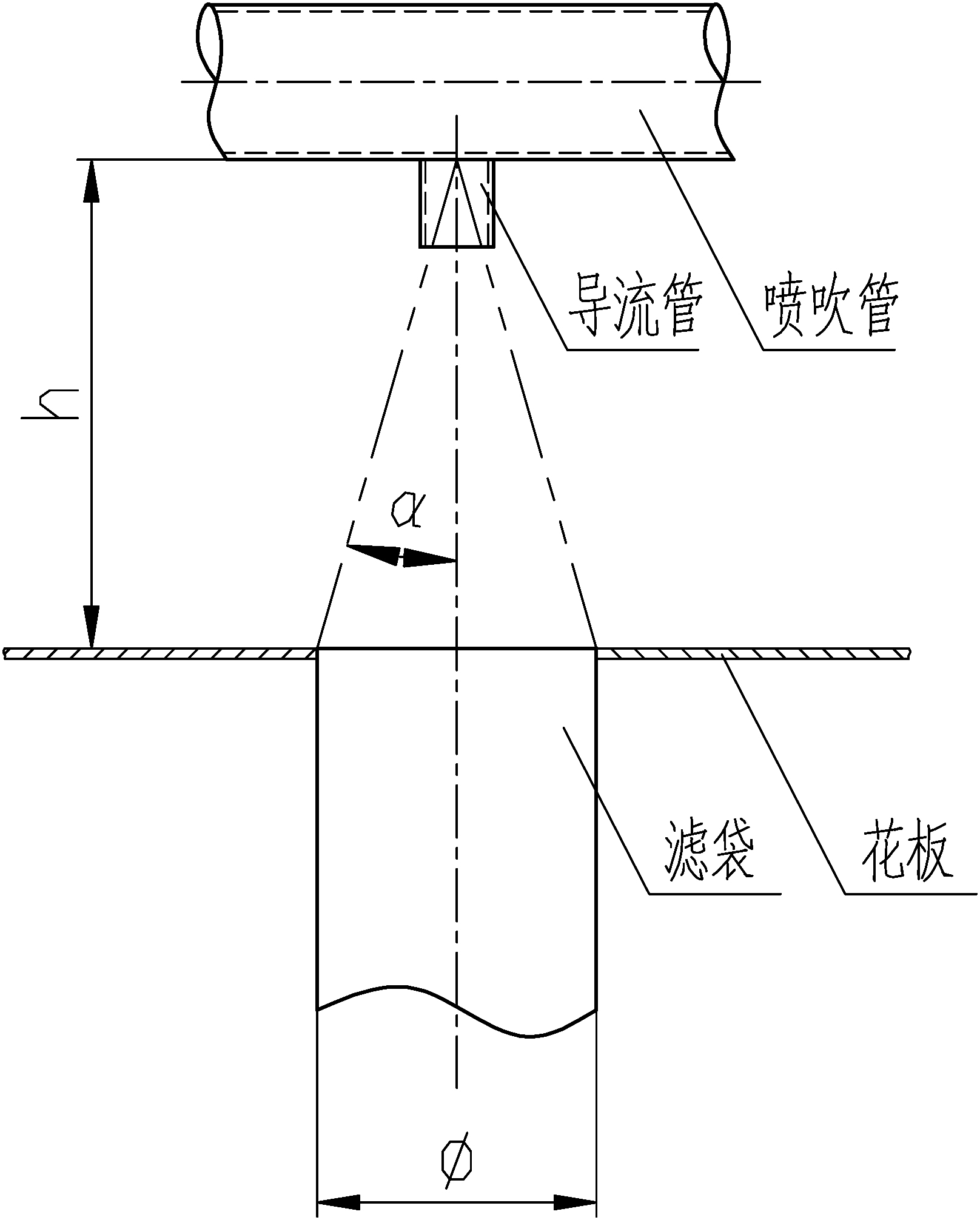

如图所示,由于滤袋的直径Ø已知,而喷吹孔下沿到花板上沿的距离h=∅×ctgα / 2,所以要确定h,只要确定射流的扩散角α就可以了。也就是说如果我们知道了射流的扩散角α和滤袋的直径Ø,我们就能确定确定h的具体数值。那么射流的扩散角α到底是多少呢?下面我们通过三个工程实例来简单地探讨扩散角α的大小。



(1)云南省鹤庆县辛屯镇大理三德水泥有限公司窑头袋除尘器的技术参数如下:

除尘器规格

LJPJ9207-2*6

处理风量  (m3/h)

420000

清灰压力(MPa)

0.3~0.5

滤袋(mm)

∅160*7000

喷吹管直径(mm)

∅89

喷吹孔到花板的距离(mm)

280

经计算tgα=(160/2)/280=0.2857,扩散角α=15.94°。


(2)溧水天山水泥有限责任公司5000t/d窑尾电改袋的技术参数如下:

除尘器规格

LJPD28(9)168-2*8

处理风量  (m3/h)

950000

清灰压力(MPa)

0.5

滤袋(mm)

∅160*8000

喷吹管直径(mm)

∅89

喷吹孔到花板的距离(mm)

256

经计算tgα=(160/2)/256=0.3125,扩散角α=17.35°。


(3)江阴兴澄特种钢铁烧结机袋除尘器技术参数如下:

除尘器规格

LJPJ1322(23)85-2*6

处理风量  (m3/h)

770000

清灰压力(MPa)

0.3~0.5

滤袋(mm)

∅130*8500

喷吹管直径(mm)

∅108

喷吹孔到花板的距离(mm)

196

经计算tgα=(130/2)/196=0.3125,扩散角α=18.35°。


由此可见这三个工程实例所用的扩散角α都介于15°~20°之间。


4. 专家的看法

张殿印认为扩散角α为15.5°。

刘后启却认为扩散角α≈14.5°。

孙熙的看法是:脉冲喷吹气流的扩散角为20°左右,结合滤袋口径,设计喷吹管距花板的距离,通常该距离为150mm左右。

姜凤有的观点是:喷吹管距袋口200~400 mm为宜。超音速脉冲气流的膨胀角度一般是20°左右。必须结合滤袋口径,根据设计师的经验和实验数值,确定喷吹管距花板的最佳距离,保证喷吹气流可以覆盖整条滤袋长度。

1987年美国Robert Duyckinck在芝加哥技术讲座中提出:气流从喷口喷出时有一个收缩扩散的流型,其扩散角约为15°~20°。

由此可见扩散角大致介于15°~20°之间,这也与三个工程实例所计算的结果相符。



5. 结束语

喷吹管的高度是清灰系统非常重要的一个参数,其高度设计是否合理、直接影响滤袋过滤阻力及滤袋使用寿命;设计过高,清灰压缩空气不能全部进入滤袋,影响清灰效果,滤袋运行阻力高;设计过低,袋口至距袋口300mm范围内的滤袋上部破损较快,大大降低滤袋寿命。

喷吹孔下沿到花板上沿的距离h只能计算出大致尺寸,并不能准确地计算出具体数字。通过公式h=∅×ctg(15°~20°) / 2,我可以得出大致尺寸。笔者认当清灰气体压力越高时(相对于0.3MPa),扩散角α越趋向15°,清灰气体压力越低时,越趋向20°。


参考文献

[1] 郭丰年,徐天平. 实用袋滤除尘技术[M]. 北京:冶金工业出版社,2015.

[2] 孙熙. 袋式除尘技术与应用[M]. 北京:机械工业出版社,2004.

[3] 刘后启. 水泥厂大气污染物排放物控制技术[M]. 北京:中国建材工业出版社,2007.

[4] 姜凤有. 工业除尘设备-设计、制作、安装与管理[M]. 北京:冶金工业出版社,2006.

[5] 张殿印,王纯. 脉冲袋式除尘器手册[M]. 北京:化学工业出版社,2011.


摘自“全国袋式除尘技术研讨会”论文集 2018 武汉  (P603)
