FAP-C-1型


特点:

1.穿壁连接器由铝合金铸件、橡胶件和塑料件组成。将除尘器净气室或分气箱板壁两侧的管道通过压紧、螺纹或滑动方式连接,并保持被穿越板壁和管道的密封。省略或减少焊接工作量,使安装和拆卸更为简便和快捷。

2.输出连接方式有多种选择,FAP-B-1-2连接器的输出端有外螺纹(W)、内螺纹(N)、软管接头(G)、插入滑动(H)四种方式可供用户选用(详见图25所示)




分享:

使用技术条件

1. 工作压力∶0~0.6MPa。

2. 工作介质∶清洁、干燥、无腐蚀性的压缩气体。

3. 穿壁厚度∶板壁式2一6mm;分气箱式4-12mm。

4. 分气箱连接长度∶180~300mm(与分气箱尺寸相匹配)。

5. 气源温度∶-10~100℃ 当气源温度超过100℃时,应更换高温密封圈,使用温度可达220℃。


安装方法

■ 安装前在除尘器或分气箱板壁上开孔,孔径应符合要求。孔径偏小易损坏穿壁管上的螺纹,偏大会影响密封和定位。

■ 正确安装连接器上的各种零件。漏装和错装都会影响使用效果。

■ 安装前清除螺纹间的杂质并在有可能气体泄漏处涂上密封膏,需插入密封圈的管道应涂上润滑剂,拧紧螺母时注意不要损坏螺纹。


安全须知

■ 穿壁连接器不能支撑电磁脉冲阀、分气箱等零部件的重量。应另有专用的构件来固定和承重。

■ 穿壁连接器和管道在未放净压缩气体的状态下,严禁拆卸和松动相关的紧固装置。


商务提示

■ 如需了解本系列产品规格、性能、安装和使用等更详细的内容,或电磁脉冲阀和脉冲喷吹控制仪等产品的信息,可向本公司销售部索取相关资料(电子版、印刷版)。

■ 随着技术进步或其它原因,文中内容可能会有变化,恕不另行通知。

■ 客户购买本系列产品时,供货范围以供货合同中注明的内容为准。

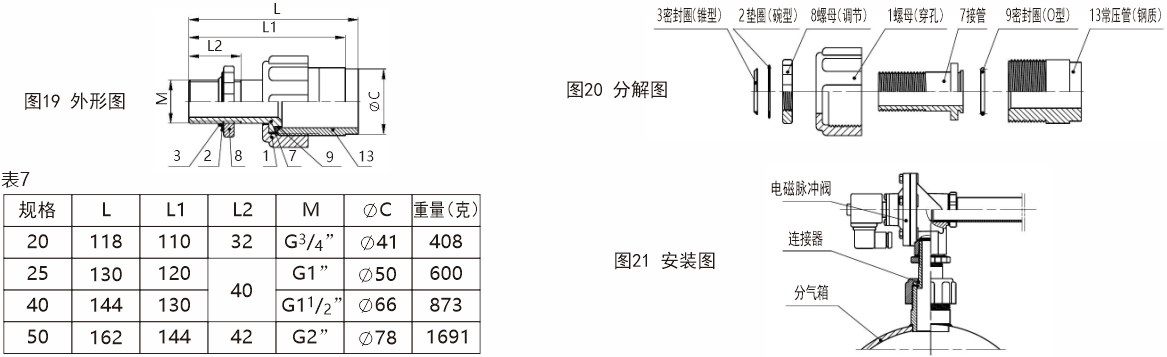

FAP-C-1-1常压穿壁连接器



FAP-C-1-2常压穿壁连接器
